JY-C系列有機廢氣處理技術
來源： 閱讀：8182 更新時間：2011-08-04 14:03本技術針對電子、包裝制品、制漆、噴漆、制鞋、箱包及玩具。家具制造業等行業產生的有機廢氣污染進行專項治理，采用先進技術、精良工藝及現代化設備實施，解決了大風量、低濃度有機廢氣在治理技術上存在的難題。處理風量從每小時幾千到幾十萬立方米。
 |
本技術被列入國家火炬計劃，863計劃，并分別被認定為國家重點環境保護實用技術A類 、國家重點環境保護實用技術示范工程。

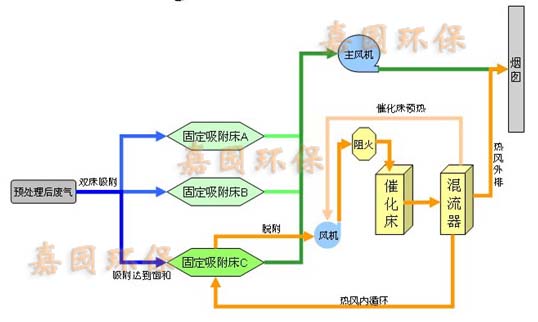

（一）JY-C型廢氣凈化設施工藝流程
 |

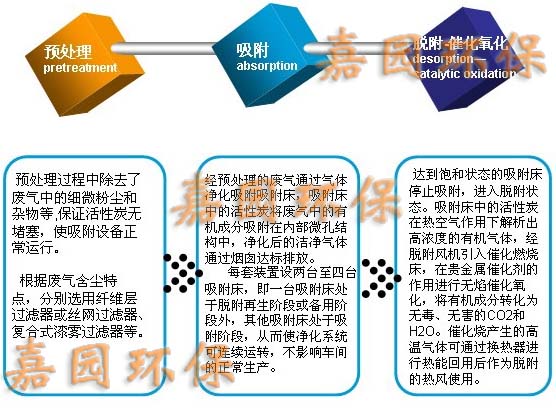

（二）工藝說明
（三）有機廢氣凈化設施安全措施
1.燃燒方式為催化燃燒，屬低溫無焰燃燒，絕對無明火產生。
2.嚴格控制系統中“VOC”氣體的濃度低于其爆炸下限1/4（約10g/m3）；
3.設備上裝有可燃氣體爆炸檢測儀及溫度檢測儀，檢測儀將輸出4—20毫安的信號，通過PLC發出指令。當廢氣濃度過高時，有警報鳴 響并打開新風閥，立即降低濃度，避免安全隱患。
4.在固定吸附床、催化燃燒床的進氣管路設置濾塵阻火器。
5.催化裝置、吸附裝置均設有防爆膜片。
6.全系統設備和風管均良好接地，以消除靜電。
7.預熱管采用遠紅外電熱元件。
8.催化和吸附裝置均有溫度報警系統并配有旁通，新鮮空氣風管以便“飛溫”時引入空氣。
9.保溫性能好，采用質輕的硅酸鋁耐火纖維材料保溫。
（四）主要單體設備

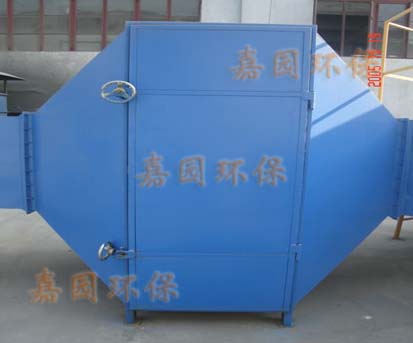

1.干式過濾器
|
 |
高效干濕復合式過濾器
|
 |

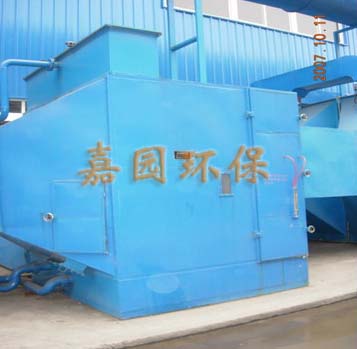

金屬催化燃燒床
|
 |

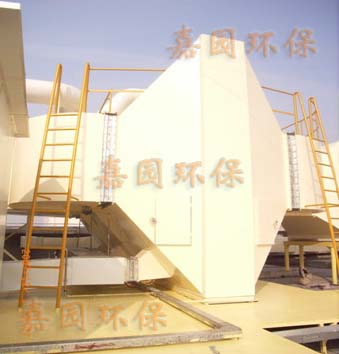

固定吸附床
|
降低能耗的主要措施
（一）余熱回用
脫附氣體在催化燃燒床內催化氧化放出大量熱量，并經內部換熱器熱交換后排出200～250℃的尾氣，而脫附所需氣體溫度小于150℃，因此可回收利用部分熱量并回用于烘房以節省烘房的燃油消耗量，即將燃燒尾氣送入列管換熱器，與烘房部分排氣(約40～70℃)進行熱交換，使燃燒尾氣降至接近脫附溫度，而烘房排氣加熱至高于或接近烘房原有進氣溫度， 實現熱能回收。
 |

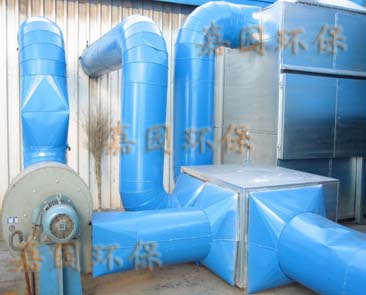

工程案例
|
||||||||||||||||||||||
|
||||||||||||||||||||||||
